GS-RSD-80-25D 是门海微电子快速关断解决方案中的核心设备,可与单个组件级联连接,实现组级快速关断功能,达到光伏发电系统安全稳定运行的要求和目的。 GS-RSD-80-25D采用SunSpec专用基带芯片, 损耗低,效率高,稳定可靠,满足 NEC2017、 NEC2020 与 SunSpec 认证要求,能有效确保光伏系统的安全运行。
系统完成安装后,GS-RSS发射机将通过 PLC 电力载波的形式发送“允许运行”信号至关断器输出回路。关断器在接收到信号后,开启光伏系统的输出供电。在紧急情况下,只需切断发射机电源或启动外部急停开关,便能完成对组件的快速关断,关断器会在系统协议规定的时间内关断光伏系统,并使整个组串系统的电压处于30V以内。处于关断状态的GS-RSD-80-205,将输出1V@10mA的系统指示电源。

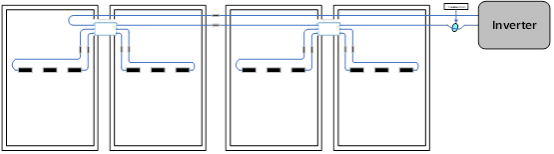

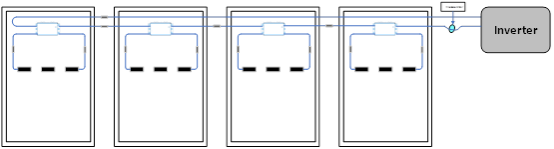

关断器输入端连接光伏板,输出端级联构成光伏组串系统。PLC发送器的信号耦合器置于组串母线的回路中,发送控制信号. 基于安全考虑,安装过程中,请勿开启PLC发送器。

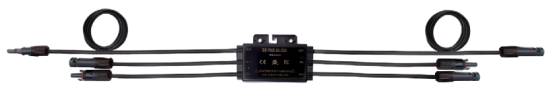

产品外观:
产品尺寸:
本文档为初稿,本公司会根据实际应用,不定期更新版本,以官方最新版本为准,恕不另行通知。版权所有,仅供内部参考,杜绝外传!

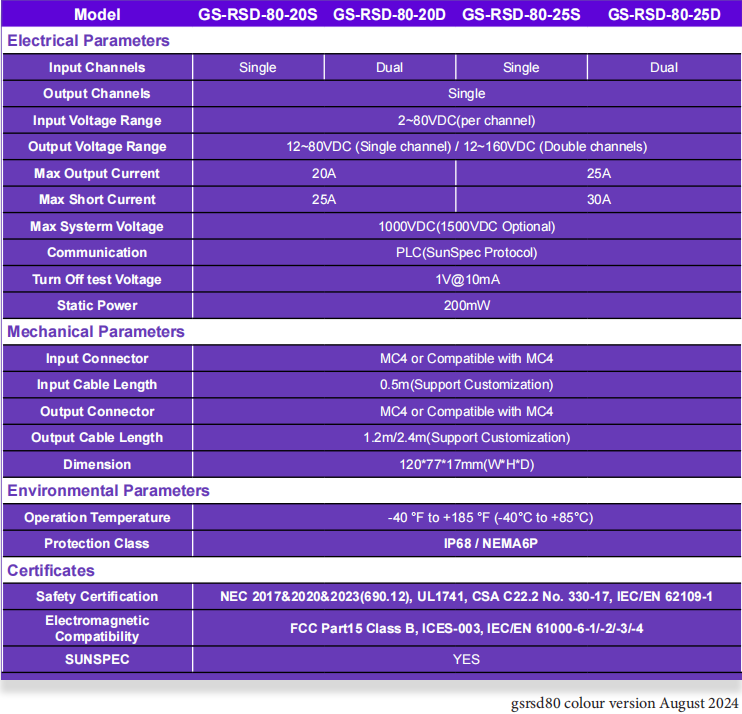

规格参数 | |
型号 | GS-RSD-80-25D |
电气参数 | |
输入电压 | 12-80V |
最大输出电流 | 25A |
最大系统电压 | 1000 V (1500 V可选) |
通信方式 | PLC |
关断输出电压 | 1V @ 10mA |
静态功耗 | 200 mW |
机械参数 | |
输入连接器 | MC4 |
输入电缆长度 | 0.5 m |
输出连接器 | MC4 |
输出电缆长度 | 2.4 m |
尺寸 | 120 x 77 x 17mm |
环境参数 | |
操作温度 | -40°C to +85°C |
防护等级 | IP68 / NEMA6P |
认证 | |
安全认证 * | UL1741, CSA C22.2 No. 330-17, IEC/EN 62109-1 |
电磁兼容 * | FCC Part15 Class B, ICES-003, IEC/EN 61000-6-1/-2/-3/-4 |
SUNSPEC & UL* | YES |
